介質損耗測試儀

	SXJS-IV應抗干擾介損測試儀-揚州達瑞購買價格：0.00 點擊次數：590 發布時間：2024-07-01 12:30:23 我要訂購

描述

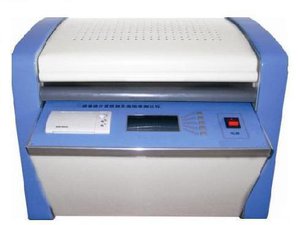

SXJS-IV應抗干擾介損測試儀
達瑞電氣為您推薦：
使用方法
★★★安全操作注意事項
1、SXJS-IV應抗干擾介損測試儀使用時必須將儀器接地端子可靠接地。
2、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被認為是安全的。
3、儀器在測試過程中，嚴禁操作“試驗電壓”選擇開關。
4、★正接線法UH端為高電壓，反接線法IX端為高電壓，使用時必須根據實際情況，將帶高壓的線纜與地保持足夠的距離，使用我公司提供的特種絕緣電纜測量大容量試品可以拖地使用。
5、不得更換不符合面板指示值的保險絲管。
6、使用時盡可能用廠家隨儀器提供的線纜以確保測量準確度。
7、操作鍵盤
備用------不用。
快測-------快速測量，無抗干擾功能。
抗擾-------抗干擾測量。
正接-------正接法測量。
打印-------在測試結果出來后，打印測試數據。
反接-------反接法測量。
起動-------起動高壓，開始測量。
外接-------外接法測量。也用來選擇外接標準電容的容量。
停止-------可以在測試過程中，中斷測量。
打開電源，儀器首先自檢
（顯示屏、光電通訊、內存、操作鍵、數模轉換、電網頻率），自檢通過后，進入主目錄。這時按屏幕提示即可完成測試。
進入測量狀態后，用戶隨時可用“停止”鍵退出測量狀態。
做正、反接測量時無須人工干預，測試線的接法與儀器操作測量方式相符，如使用正接法的接線方式，測試時，按“反接”鍵測量，也能得出結果，但該結果不真實可靠。
做外接方式測量時，中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“起動”，鍵才能完成測試。
如果外高壓未關閉，則測試結果不真實。
外接標準電容的容量選擇：
“外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（zui后一種為廠家調試用，用戶使用則無效）。
50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF.
應選擇與外接標準電容相等的容量。如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。
正接線法：（接線如圖四所示）
通電前，先將“試驗電壓”開關置于“關”位置。將UH端子用專用線纜的大鐵夾（有UH標記），接至被試品高壓端，將IX端子用另一根專用線纜的芯線線頭（紅色，有CX標記），接被試品CX低壓端，它的屏蔽線頭（黑色，有E標記）接地，如果試品低壓端有屏蔽端子，可用導線將該端子與“E”連接后接地。
通電后，按“正接”鍵。選好的正接線方式：用“試驗電壓”開關選好電壓：然后按“起動”鍵開始測試。
反接線法（接線如圖五所示）
通電前，先將“試驗電壓”開關置于“關”位置，將UH端子接地，將IX的芯線（有CX標記）接至被試品CX的高壓端。
通電后，按“反接”鍵，選好反接線方式：用“試驗電壓”開關選好電壓，然后按“起動”鍵開始測試。
特別注意：屏蔽“E”與IX電位接近，可接至被試品高壓端的屏蔽或者懸空，絕對不能接地?。?！否則，儀器內部高壓器變壓器輸出端短路。
外接高壓法：接線如圖六所示
CB為外接標準電容，CX為被試品。
當被試品要求試驗電壓大于10KV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。
注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。
通電后多接“外接”鍵，選好外接方式以及外接的標準電容容量，必須再將“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。
該儀器為中文液晶顯示，有中文漢字提示各類測試信息，當測試完成后，可按“打印”鍵，打印測試結果。

保管及免費修理期限
儀器應在原廠包裝條件下，于室內貯存，其環境濕度為-20℃-40℃，相對濕試為30%-70%，且在空氣中不應含有足以引起腐蝕的有害物質。儀器從冷環境突然到熱環境中時，可能有結露消失再使用。每年應打開儀器，清除由于野外作業產生的灰塵，特別是內部標準電空處的灰塵。
儀器和附件自制造廠發貨日期起2年內，當用戶在完全遵守制造廠使用說明書所規定的保管、使用條件下，發現產品制造質量不良或不能正常工作時，制造廠負責給予修理或更換。

部分設備測試接線方法
（一）, 電流 / 電壓互感器
1、電流 / 電壓互感器的測試項目：
（1）、一次繞組對二次繞組的介損
（2）、一次繞組對二次繞組及地的介損
（3）、瓷套管的介損及電容量
2、接線
（1）、一次繞組對二次繞組的介損(如圖所示)

采用正接法試驗，試驗電壓2.5KV-10KV
（2）、一次繞組對二次繞組及地的介損(如圖所示)

采用反接法試驗，試驗電壓2.5KV-10KV
（3）、瓷套管的介損及電容量(另述)
(二), 變壓器
1、變壓器的測試項目：
（1）、一次繞組對二次繞組的介損
（2）、一次繞組對二次繞組及地的介損
（3）、二次繞組對一次繞組及地的介損
（3）、瓷套管的介損及電容量
2、接線
（1）、一次繞組對二次繞組的介損(如圖所示)

采用正接法試驗，試驗電壓10KV
（2）、一次繞組對二次繞組及地的介損(如圖所示)

采用反接法試驗，試驗電壓10KV
（3）、二次繞組對一次繞組及地的介損(如圖所示)

采用反接法試驗，試驗電壓2.5KV-10KV

(三)、電容型套管
測量在三相變壓器的任一只電容型套管的tgδ和電容時，相同電壓等級的三相繞組
中性點（如中性點有套管引出）必須短接加壓，將非測量的其他繞組短接地，否則造成
較大的誤差。采用正接線方式，將儀器IX線之CX夾子夾到小套管引線上，UH線將高壓加到導電桿上，試驗電壓10KV。
具有抽壓和測量端子（小套管引出線）引出的電容型套管，tgδ和電容的測量，可分別在導電桿和各端子之間進行：
測量導電桿對測量端子的tgδ和電容時，抽壓端子懸空。
測量導電桿對抽壓端子的tgδ和電容時，測量端子懸空。
測量抽壓端子對測量端子的tgδ和電容時，導電桿懸空，此時試驗電壓不應
超過該端子的正常工作電壓。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
